魔法师

简介

快速高效建模工具集合, 包括快速移动、缩放、偏移、推拉、对齐、镜像、切割等工具。

图标	功能名称	功能介绍
	套索选择	可以根据矩形，多边形，圆形进行选择，shift减选，ctrl加选，Tab切换选择模式
	精确移动	精确移动可以很方便的控制物体的移动、旋转
	快速旋转	可以根据轴快速旋转，也可以手动输入旋转相应的角度
	快速对齐	根据视图中对齐面对齐物体，也可以选择面，线对齐到物体
	空间排列	若选择一个群组或组件复制相应数量，或者选择多个物体在进行排列
	超级阵列	点击图标激活工具，先选择一个组或组件，在选择曲线或线进行阵列，可以输入间距，设置对齐曲线方向阵列
	快速剖切	能够快速控制剖面视图，查看模型中的内容。退出是自动删除剖切刀。
	快速分割面	快速分割面可以在面中做出直线偏移，帮助我们快速划分平面
	快速测距	鼠标移动上去以后，可以快速的测出物体间距。也可以点击两点测距。
	物体投射	可以帮助我们快速的将物体投射到相关平面上
	框选拖拽	可以快速穿透组/组件按区域拉伸物体，可选择矩形拖拽模式和多边形区域模式
	快速镜像	快速镜像物体，按Ctrl切换模式
	快速切割	用来对所选的物体实施快速、方便的切割。
	拉线成面	拉线成面可以操作线转换为面，也可以选择剪切物体、成组、翻转面方向或者柔化曲线多种模式
	延伸连接	可以用来延伸两条线段闭合线头
	各自成组	点击图标激活工具，可以零散线面成组，统计成组个数。
	对齐视图	以选择面为参考，对齐选择面的视图

演示

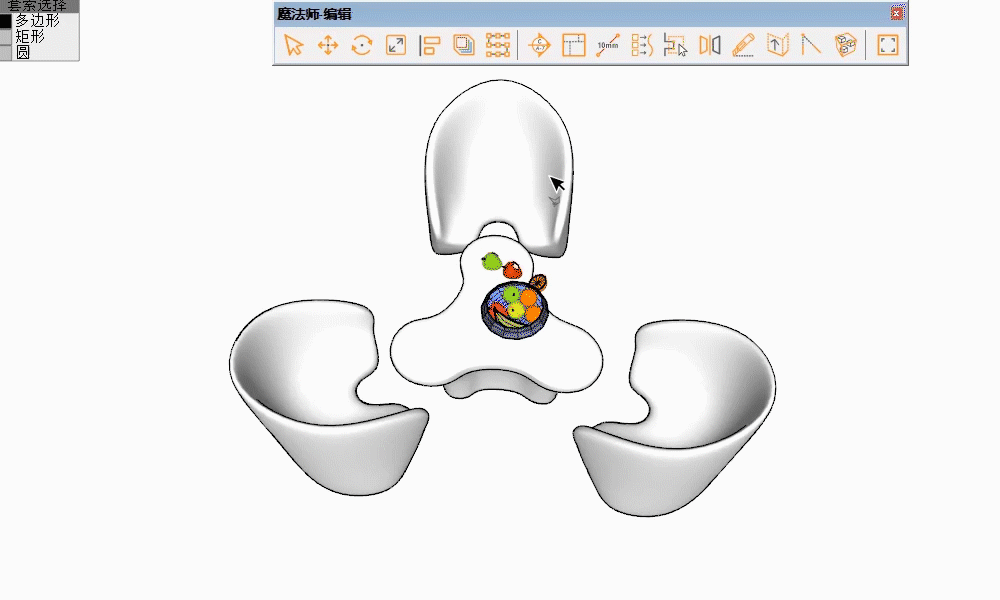

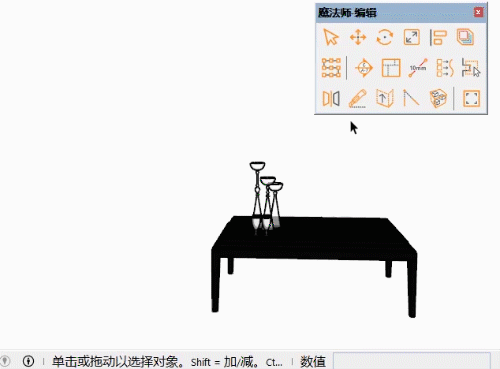

• 套索选择

       套索选择的使用方法非常简单，激活插件后，在弹出的套索选择面板上选择自己需要的套索模型进行选择即可。
       快捷键：Tab可以切换套索方式，点击Ctrl是加选，Shift是减选。

• 精确移动

       移动面板下面的长度框可以填写需要移动的长度，下面的键组可以设定按照xyz各轴进行移动，中间的小圆点可以回到坐标轴原点。        按住Ctrl会复制一个新的模型，按住shift顺时针逆时针旋转时，方向改变（原来顺时针会变为逆时针，逆时针会变为顺时针）

• 快速旋转

       选中一个群组并激活快速旋转按钮后，会有三个颜色的坐标轴，分别为红绿 蓝，红色代表X轴，绿色代表Y轴，蓝色代表Z轴。        把鼠标箭头放置在坐标轴附近会出现一个弧形方向箭头，代表以某个坐标轴旋转，红色即为沿着X轴旋转，绿色即为按照Y轴旋转，蓝色即为按照Z轴旋转。        确定好方向后，即可在右下角输入旋转角度数值。选定轴后点击键盘上的ctrl键，再次点击轴即可进行复制。

• 快速对齐

       激活快速对齐按钮后，点击选中想要对齐的物体，然后点击想要对齐的平面/线条，即可使物体迅速对齐选中的物体。        点击键盘上的ctrl键，就可以在对齐的位置复制一个新的模型。

• 空间排列

       空间快速排列可以使我们迅速生成以参考模型为准的一系列类似图形。        如果选中单个模型点击空间排列按钮后会弹出提示框，要求我们输入要复制的模型数，这个时候我们输入数量点击好即可进行复制排列。

• 超级阵列

       点击激活超级阵列工具鼠标后方会有提示框提示先选中一个组件，选中组件后，再根据鼠标后方给出的提示选择路径（路径包括组、组件、边线、曲线）。        然后将鼠标挪动至所选路径上会出现模型的虚线提示框，这个时候根据需要直接输入想要的模型间距或右键鼠标调整间距进行调整。        调整完间距后可以根据需要选择是否更改曲线方向和翻转方向（快捷键Shift也可以快速翻转方向）。        完成后再次单击鼠标左键即可。        除了上述操作外，超级阵列功能还可以在鼠标点击路径不松开的时候以左右滑动来控制路径上模型的数量。

• 快速剖切

       点击激活快速剖切按钮后会弹出一个快速剖切面版，可以在面板上控制沿X/Y/Z轴进行快速剖切。还可以调整是否需要剖切面，剖面线的填充以及剖面线的宽度。

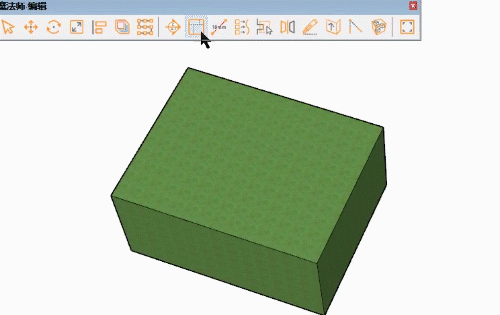

• 快速分割面

       激活快速分割面按钮后，点击选择想要分割平面的某条边线，作为参考线，点选后。        拖拽到想要剖切位置，（或者在右下角输入数值或函数，精确控制）即可将该平面分割开来。        需注意：该功能无法在曲面上使用。        快速分割面还有一个隐藏功能，分割完成后先不要退出，使用*或/来进行该平面的分割。        使用/输入需要数量之后会根据参考线和分割线中间的平面按照输入数量进行平均分割。

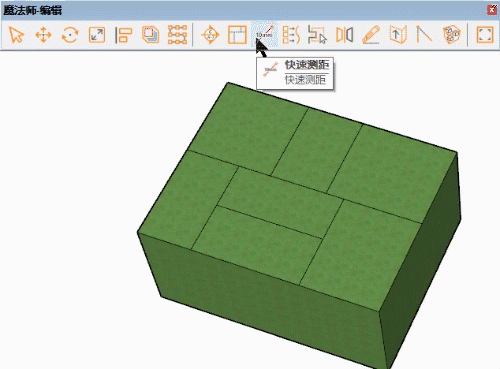

• 快速测距

       激活快速测距按钮后，鼠标指针会变为一把小量尺，把出现的小量尺放在需要测量起点和终点。小量尺的右下角会自动显示测量结果。        两点之间的测距，并产生一条虚线作为参考线（点击shift，可以锁定量尺方向为 x轴，y轴，z轴）

• 物体投射

       选中要移动的模型，然后激活物体投射按钮，点击模型上某个参考点，然后选择需要投影到的位置，即可把模型放置到需要的位置。

• 框选拖拽

       在使用框选拖拽的时候有两种选择，一种是使用前先选中范围，然后点击框选拖拽，这个时候拖拽框的备选区（红色虚线构成的框）只包含选中模型就算拖拽框（由红色半透明线条组成）画的比较大也不会影响到备选区外面的模型。选中模型后我们绘制出起点，找到需要拖拽的方向单击鼠标即可完成拖拽。

• 快速镜像

       选择需要的镜像的群组，激活快速镜像按钮。        可以以面为镜像生成物体。或以选中线作为法线的平面生成镜像物体。        方向键上以z轴为法线的平面作为镜面，同理：左以x轴作为法线的平面作为镜面        同理：右以y轴作为法线的平面作为镜面。

• 快速切割

       点击快速切割后，左上角会弹出一个面板，在面板可以选择切割方式，是否删除、封面，是否锁定轴。

• 拉线成面

       点击激活拉线成面工具，拖动至需拉取的平面上或直线，鼠标沿着想要生成平面的方向移动，即可生成所需平面。

• 延伸连接

       点击选择想要相交的两条线，（平行线无法相交，两线不共面也无法相交）        点选一条直线后，按住ctrl，点选另一条直线，会同时选中两条直线，点击延伸连接后，可将两直线延伸并连接于它们的交点。

• 各自成组

       点击激活各自成组功能后，模型会被随机颜色的虚线框包裹，SketchUp左上方也会统计本次共成几个组，将鼠标移动至模型上还会显示该模型线面状况。确定后点击鼠标即可将零散的非组模型单独建组。

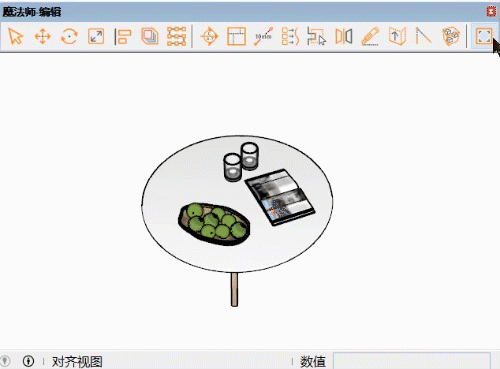

• 对齐视图

       激活对齐视图后，点击想要正视的某个面，即可切换到该面的正视图角度。
